Чем заказчик проверяет ремонт: набор измерительного инструмента

Прораб приносит на приёмку собственное правило. Правило прораба лежит в машине рядом с ведром, торцы сбиты, кромка выработана, и просвет под ним получается на миллиметр меньше настоящего. Проверить чужой инструмент нечем, спорить об этом бесполезно, поэтому заказчик привозит свой.

Набор для контроля квартирного ремонта собирается один раз и служит на всех последующих объектах, включая приёмку новостройки у застройщика. Ниже разобрано, что каждый предмет измеряет, какое требование свода правил закрывает и где заканчиваются его возможности.

Какой инструмент нужен заказчику для приёмки ремонта

Заказчику для инструментального контроля отделки нужны шесть предметов: правило длиной 2 м с ровной кромкой, набор плоских щупов, лазерный построитель плоскостей, лазерный дальномер, строительный угольник и переносной светильник с направленным лучом. СП 71.13330.2017 в таблицах 7.4, 7.6 и 8.5 называет методом контроля измерительный, а средством контроля контрольную двухметровую рейку или правило.

Правило длиной 2 м

Измеряет местные неровности плоскости: правило прикладывают к поверхности, а зазор под ним меряют щупом. Правило не показывает отклонение стены от вертикали и не оценивает геометрию комнаты.

Набор плоских щупов

Превращает зазор в число: щуп толщиной 2 мм проходит под правилом или не проходит, и результат не зависит от того, кто смотрит. Замена щупа монеткой или сложенной бумагой лишает замер доказательной силы.

Лазерный построитель плоскостей

Строит вертикальную и горизонтальную опорные плоскости по всей комнате, поэтому показывает завал стены на высоту помещения и разницу уровня пола между помещениями. Паспортная погрешность построителя указывается производителем в миллиметрах на 1 м и должна быть мельче проверяемого допуска.

Лазерный дальномер

Снимает длины, высоты и диагонали помещения за один проход и служит для сверки объёмов в акте с фактическими площадями. Дальномер не заменяет рулетку на коротких отрезках, где важна привязка к краю конструкции.

Строительный угольник

Проверяет прямой угол между стенами и вертикаль откоса, от которых зависит раскладка плитки и посадка мебели. Угольник длиной 500 мм и больше показывает отклонение, заметное на длине шкафа, короткий угольник показывает только стык.

Переносной светильник

Выявляет дефекты, которые не имеют числового допуска: тени от бокового света на шпаклёвке и следы валика на краске. Таблица 7.5 СП 71.13330.2017 для категории качества поверхности К4 прямо предписывает сплошную визуальную оценку с помощью ручного бокового светильника.

Почему контрольная рейка в нормах именно двухметровая

Длина контрольной рейки задана нормой, а не удобством: СП 71.13330.2017 нормирует неровности оштукатуренных оснований в таблице 7.4, облицовки в таблице 7.6 и промежуточных элементов пола в таблице 8.5 через просвет между контрольной двухметровой рейкой и проверяемой поверхностью. Рейка длиной 1 м на той же стене даёт меньший просвет и другой результат.

Таблица 8.5 допускает просвет между контрольной двухметровой рейкой и стяжкой не более 2 мм под покрытия из линолеума, поливинилхлоридных плиток, паркета и ламината, не более 4 мм под покрытия других типов и не более 2 мм под облицовку крупноформатной плиткой площадью более 1 м². Разница между двумя и четырьмя миллиметрами измеряется щупом за секунду и стоит переделки, если стяжка выполнена без учёта будущего покрытия.

Правило прикладывают не куда попало. Стену проходят по горизонтали на высоте около 1,5 м, по вертикали от пола до потолка и по диагонали в двух направлениях, а каждое место, где щуп проваливается, отмечают карандашом прямо на поверхности. Таблица 7.4 СП 71.13330.2017 допускает для улучшенной штукатурки не более двух неровностей плавного очертания глубиной до 3 мм, а для высококачественной не более двух неровностей глубиной до 1 мм, поэтому число отметок карандашом на стене само по себе является результатом контроля.

Что доказывает лазерный построитель плоскостей и чего он не доказывает

Лазерный построитель плоскостей отвечает на вопрос о геометрии помещения, а не о качестве поверхности. Построитель показывает завал стены на всю высоту, разницу отметок пола между комнатами и непараллельность противоположных стен, то есть ровно те параметры, которые правило длиной 2 м физически не видит. Оштукатуренная в идеальную плоскость стена бывает завалена на 15 мм.

Разница между выравниванием «в плоскость» и выравниванием «в уровень» разобрана в материале про штукатурку стен по маякам, и на приёмке эта разница выясняется за пять минут работы построителем. Прибор ставят в центре комнаты, дают ему выйти на самовыравнивание и снимают расстояние от луча до стены рулеткой у пола и у потолка: разность двух измерений и есть завал.

Самопроверка построителя перед выездом занимает две минуты. Прибор выставляют у одной стены, отмечают точку луча на противоположной, разворачивают прибор на 180 градусов у противоположной стены и сравнивают отметки: расхождение больше паспортной погрешности означает сбитую калибровку. Бытовые построители сбиваются от падения с подоконника, и заметить сбой без такой проверки нельзя.

Чем измеряют влажность и температуру основания перед отделкой

Влажность основания и температура в помещении относятся к тем условиям, которые определяют судьбу отделки и проверяются приборами, а не рукой. Таблица 7.2 СП 71.13330.2017 предписывает измерять остаточную влажность верхнего слоя основания толщиной 20-30 мм аттестованным влагомером с контролем не менее трёх измерений на каждые 100 м² поверхности и допускает влажность основания не более 5 % по массе, а температуру основания измерять контактным термометром в диапазоне от 5 °С до 30 °С.

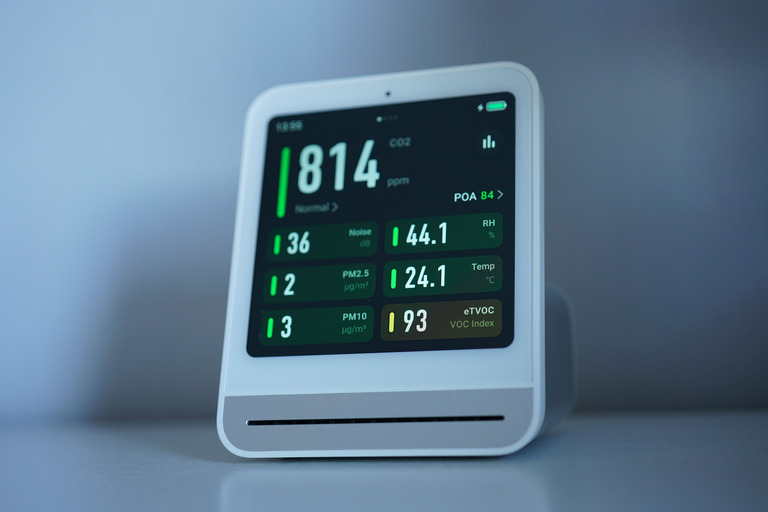

Пункт 7.1.1 СП 71.13330.2017 требует проводить отделочные работы в помещениях при температуре окружающей среды и отделываемых поверхностей от 5 °С до 30 °С и относительной влажности воздуха не более 60 %, причём этот режим необходимо поддерживать круглосуточно не менее чем за 2 суток до начала и 12 суток после окончания работ. Комнатный термогигрометр проверяет соблюдение пункта 7.1.1 без всякой экспертизы: прибор оставляют в комнате на ночь и снимают показания утром, до прихода бригады.

Та же таблица 7.2 описывает полевой способ проверки впитывающей способности основания: на стену наносят чистую воду хорошо смоченной щёткой или валиком, и если через 2 минуты по стене ещё скатывается вода или цвет основания не меняется, основание к отделке не готово. Причинами свод правил называет остатки опалубочной смазки, превышение допустимых значений влажности, вещества, повышающие гидрофобность поверхности, и отслаивающиеся части основания. Требования к влажности основания под конкретное покрытие разобраны в материале про финишные полы по стяжке.

Сколько измерений превращает осмотр в контроль

Объём контроля свод правил задаёт числом замеров на площадь, и одиночный замер этому требованию не отвечает. Таблица 7.4 СП 71.13330.2017 предписывает для улучшенной и высококачественной штукатурки не менее пяти измерений на каждые 50 м², для простой штукатурки не менее пяти измерений на каждые 70 м², а неровности плавного очертания контролировать лекалом, не менее трёх измерений на элемент.

Таблица 7.6 задаёт для облицовочных покрытий измерительный контроль не менее пяти измерений на каждые 50-70 м² поверхности в местах, выявленных сплошным визуальным осмотром. Таблица 8.5 задаёт для элементов пола не менее пяти измерений на каждые 50-70 м² поверхности пола или в одном помещении меньшей площади. Порядок фиксации результатов во всех трёх таблицах один: журнал работ.

Домашний аналог журнала работ ведётся так:

1. Замер получает адрес: помещение, стена, высота или координата от угла, например «санузел, стена с трапом, 40 см от внутреннего угла».
2. Число записывается вместе с инструментом и методом: «просвет под правилом 2 м, щуп 4 мм проходит свободно».
3. Каждый отмеченный дефект снимается дважды: общий план помещения и крупный план с инструментом в кадре, где видно и щуп, и цифру на нём.
4. Дата съёмки сохраняется в свойствах файла, а не в подписи, поэтому снимки не пересохраняются в редакторах перед отправкой подрядчику.
5. Замеры одного этапа сводятся в один документ и подписываются обеими сторонами при приёмке этапа.

Схема осмотра, состав дефектной ведомости и связь приёмки с платежом разобраны в материале про порядок приёмки этапов ремонта.

Что покупать, что арендовать и чем набор дополняют по ходу ремонта

Правило, щупы, угольник и рулетка покупаются, потому что нужны на каждом осмотре и в промежутках между этапами. Построитель плоскостей и влагомер берут в аренду на день приёмки, если в семье нет второго ремонта на горизонте. Тепловизор арендуют под конкретную задачу, а не «посмотреть», потому что снимок без понимания конструкции стены читается неверно.

Розничные цены на измерительный инструмент различаются между магазинами и меняются в течение сезона, поэтому конкретную сумму имеет смысл брать из прайса выбранного магазина на дату покупки, а не из статьи. Ориентир по составу набора важнее: правило с усиленным ребром и ровной кромкой полезнее дешёвого построителя, потому что просвет под правилом проверяется в любой момент и не требует зарядки.

Три дополнения к набору, которые окупаются по ходу конкретных этапов:

• Фонарь с узким лучом для проверки шпаклёвки и краски при выключенном верхнем свете, включая осмотр стен под малярные работы после шлифовки.
• Киянка или костяшка пальца для простукивания плитки и стяжки на пустоты: изменение звука на гулкий слышно без прибора, а гулкая зона обводится карандашом целиком, чтобы её площадь можно было измерить.
• Смартфон с включённой геометкой для съёмки трасс кабеля и труб до закрытия слоем, потому что фотоархив черновой электрики со штробами заменяет вскрытие стены при монтаже кухни и навесных шкафов.
