Черновая электрика в квартире: группы, сечения кабеля, штробы и высоты

Заказчик выбирает бригаду по цене за метр разводки и получает квартиру, где стиральная машина, посудомойка и духовка сидят на одной линии с розетками спальни. Через полгода автомат начинает выбивать по вечерам, и причина не в качестве монтажа, а в том, что схему групп никто не рисовал.

Черновая электрика делится на две несвязанные задачи: расчётную часть, где решается, сколько линий и какого сечения нужно квартире, и монтажную часть, где кабель кладут в стену. Экономят обычно на первой, а платят за вторую.

Как разбивают электрику квартиры на группы

Группа в квартирной электрике представляет собой отдельную линию от щита до потребителей, защищённую собственным автоматом. Разбивка на группы решает три задачи сразу: ограничивает ток в линии, локализует аварию одним помещением и позволяет обесточить участок, не гася всю квартиру. Число групп в квартире 40-60 м² обычно составляет от 8 до 14, и растёт оно за счёт кухни и мокрых зон, а не за счёт комнат.

Типовая разбивка на группы для квартиры 40-60 м², проектное решение, а не нормативное требование

Группа	Что питает	Типовой кабель	Почему отдельная
Освещение комнат	Люстры, споты, бра	3х1,5 мм²	Свет не гаснет при аварии розеточной линии
Розетки комнаты	Розетки одной комнаты	3х2,5 мм²	Локализация аварии одним помещением
Кухонные розетки рабочей зоны	Чайник, микроволновка, мелкая техника	3х2,5 мм²	Самая нагруженная линия квартиры
Варочная панель	Только варочная панель	Сечение по паспорту прибора	Мощность прибора задаётся производителем
Духовой шкаф	Только духовой шкаф	3х2,5 мм²	Совмещение с варочной перегружает линию
Стиральная машина	Розетка в мокрой зоне	3х2,5 мм²	Защита с дифференциальным током на влажную зону
Посудомоечная машина	Розетка под столешницей	3х2,5 мм²	Отдельная защита и отдельное отключение
Кондиционеры	Внутренние блоки	3х2,5 мм²	Работа летом независимо от остальных линий
Санузел	Свет, розетка, полотенцесушитель	3х1,5 и 3х2,5 мм²	Влажная зона с собственной защитой

Сечение в таблице приведено как типовое проектное решение для городской квартиры, а не как готовый ответ для конкретного объекта. Расчёт ведётся по суммарной мощности потребителей группы, длине линии и номиналу защитного автомата, и на длинных трассах сечение увеличивают из-за падения напряжения.

Смежный разбор опубликован на kristiandesign.ru: Сценарный свет без умного дома: группы, диммеры, цена.

Что означает маркировка ВВГнг(А)-LS на кабеле

Маркировка ВВГнг(А)-LS расшифровывается по буквам: первая В означает изоляцию жилы из поливинилхлорида, вторая В означает оболочку из поливинилхлорида, Г означает отсутствие брони, сочетание нг(А) означает исполнение, не распространяющее горение по категории А, а суффикс LS означает пониженное дымовыделение при горении. Для скрытой проводки в жилой квартире применяют именно медный кабель такого исполнения.

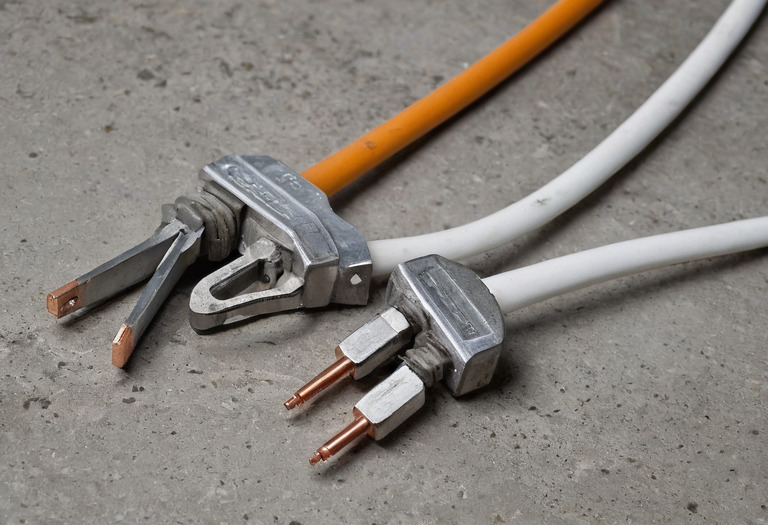

Практические признаки, по которым кабель проверяют на объекте до укладки в штробу:

• маркировка нанесена на оболочку по всей длине и читается на любом отрезке бухты, а не только на бирке;
• жила медная и цельная, алюминий для скрытой квартирной проводки не применяется;
• фактический диаметр жилы соответствует заявленному сечению, и штангенциркуль по жиле 2,5 мм² показывает около 1,78 мм диаметра;
• бухта имеет паспорт и сертификат, а длина в бухте совпадает с заявленной, потому что недомер по метражу является типовой формой обмана на кабеле;
• цветовая маркировка жил соблюдена по всей квартире одинаково, что превращает будущий поиск неисправности в работу на пять минут.

Как правильно штробить стены под кабель

Штроба служит каналом для кабеля и одновременно ослабляет стену, поэтому её геометрию определяет конструкция стены, а не удобство электрика. Разводка ведётся вертикальными спусками от горизонтальной трассы у потолка или в полу к каждой точке, потому что вертикальный рез короче и не пересекает несущую зону по длине.

Правила, которые проверяются на объекте простым осмотром:

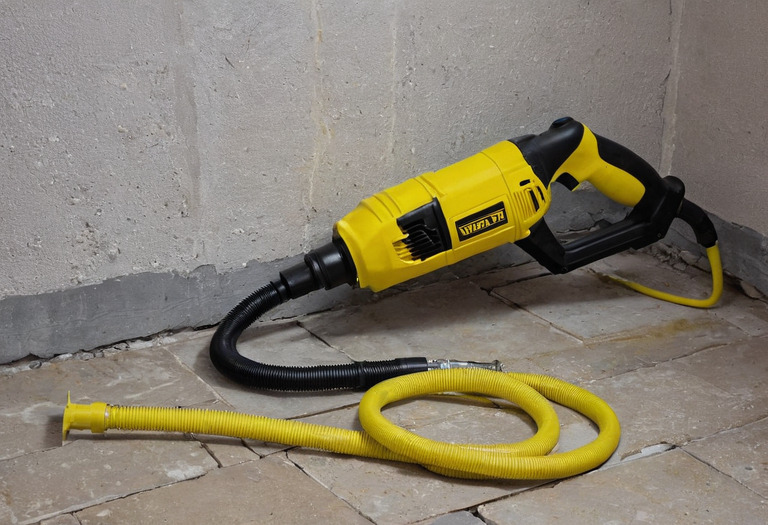

• штробление ведётся штроборезом с пылеудалением, а не болгаркой в облаке пыли: два параллельных реза дают ровный канал заданной глубины;
• несущие панели и монолитные конструкции не штробят без подтверждённой проектом допустимости, потому что рез вскрывает рабочую арматуру, а состав конструкции определяется документацией дома;
• вертикальные спуски идут строго перпендикулярно полу, что делает трассу предсказуемой при последующем сверлении стены под полки и кухню;
• зоны у проёмов остаются свободными на ширину будущей коробки двери и на ширину откоса окна;
• кабель в штробе крепится хомутами или алебастром, а сама штроба заделывается до штукатурки составом, совместимым с материалом стены.

По гипсокартонным перегородкам кабель ведут внутри каркаса в гофрированной трубе, а сквозные проходы через стойки профиля выполняют через заводские отверстия с защитными втулками. Порядок сборки перегородок и вскрытие оснований до разводки разобраны в материале про демонтаж в квартире.

Правило, которое я повторяю на каждом объекте технадзора: любая последующая работа по стене начинается с фотографии трассы. Мастер, вешающий кухонный шкаф, не обязан угадывать, где идёт кабель питания варочной панели, а сверло 8 мм в линию под напряжением означает выведенную из строя группу и вскрытую отделку.

На какой высоте ставят розетки, выключатели и вывод под технику

Высоты точек в жилой квартире нормативом не задаются и являются проектным решением, которое записывают в техническое задание до начала штробления. Распространённая современная схема ставит розетки на 300 мм от уровня чистого пола, выключатели на 900 мм, розетки кухонного фартука на 1100-1150 мм, но каждая из этих величин проверяется по конкретной мебели и технике.

Три группы точек, где типовая высота не работает и нужен собственный расчёт:

• кухонный фартук: высота розеток берётся от высоты столешницы и толщины фартука, а не от пола, и меняется при нестандартной высоте нижних шкафов;
• точки за встроенной техникой: розетка холодильника, духового шкафа и посудомойки выносится в соседнюю секцию или в цоколь, потому что за корпусом техники доступа к ней нет;
• вывод под настенный телевизор: розетка и слаботочные разъёмы прячутся за экраном, и их положение считают от габарита кронштейна выбранной модели.

Комплект чертежей, по которому бригада получает высоты и не решает их за заказчика, разобран в материале про техническое задание на ремонт без дизайн-проекта. Лист электрики в таком комплекте содержит план с точками, привязками от углов и высотами, а также схему групп.

Что зафиксировать до закрытия электрики штукатуркой

СП 71.13330.2017 в пункте 7.1.5 относит монтаж и опробование скрытых электротехнических сетей к работам, которые выполняются и принимаются до начала отделочных работ. Отделочная бригада, приступающая к штукатурке по непринятой электрике, работает на риск заказчика: вскрытие свежей штукатурки означает повторное выполнение всего слоя на стене.

Пять действий заказчика в день, когда кабель уложен, а штукатурка ещё не начата:

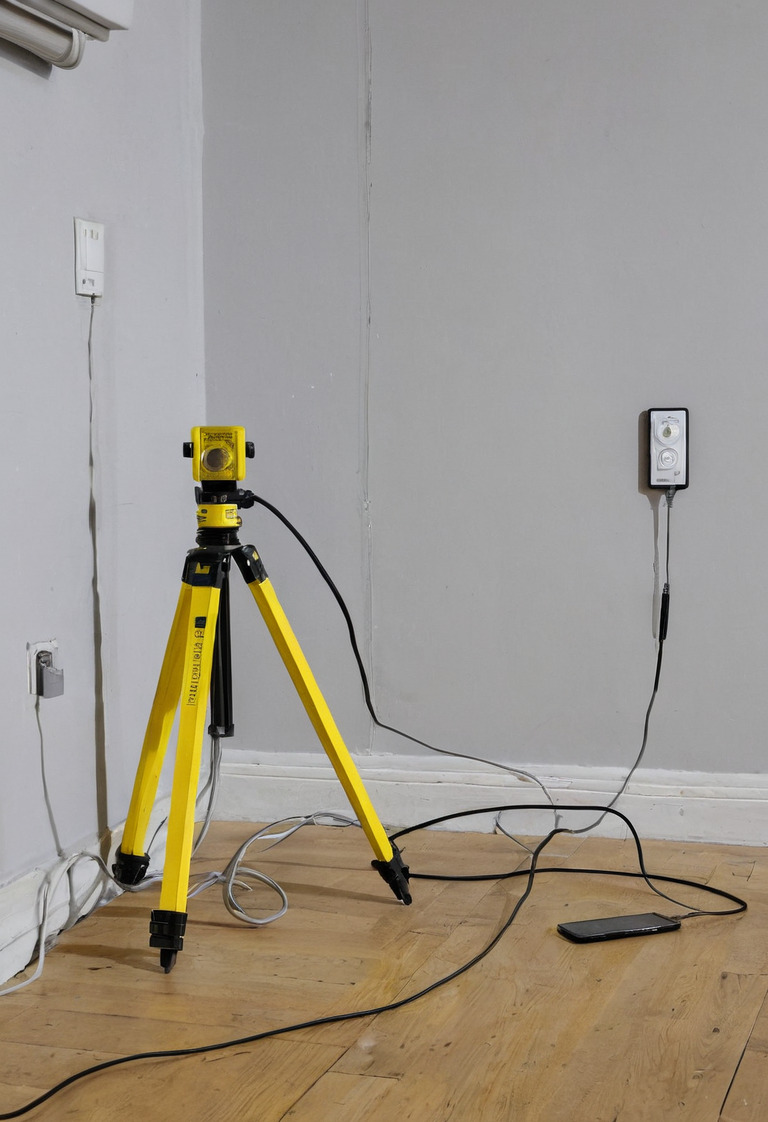

1. Фотосъёмка каждой стены целиком с приложенной к стене рулеткой или складным метром, чтобы на снимке читались расстояния от угла, пола и проёма.
2. Съёмка узловых мест отдельно: распаячные коробки, места поворота трассы, проходы через перегородки, вывод на балкон.
3. Сверка фактических точек с планом электрики по числу и положению, с отметкой расхождений прямо на распечатке плана.
4. Проверка целостности линий до заделки штроб, чтобы повреждённый при укладке кабель не искали через штукатурку.
5. Сохранение файлов вне телефона в облаке или на диске с именем папки по адресу объекта, потому что телефон меняется чаще, чем квартира.

Дальше кабель уходит под слой штукатурки, и следующая точка контроля наступает уже в щите: маркировка групп, затяжка контактов, тест кнопкой каждого устройства защитного отключения. Процедура такой проверки с перечнем протоколов разобрана в материале про приёмку электрики в квартире, а место электрики в общем календаре работ показано в материале про последовательность ремонта квартиры.
