Приёмка электромонтажа: две точки контроля, щит и проверка защиты

Электромонтаж отличается от штукатурки одним свойством: результат работы электрика на 90% исчезает из поля зрения через несколько дней после её окончания. Стены закрывает штукатурка, потолок закрывает гипсокартон, щит закрывает дверца.

Отсюда следует практика, которая экономит переделку: электрику в квартире принимают дважды, и первая приёмка важнее второй. Пункт 7.1.5 СП 71.13330.2017 задаёт эту очерёдность прямо, перечисляя работы, которые должны быть выполнены и приняты до начала отделочных работ: полностью завершён монтаж строительных конструкций, смонтированы и опрессованы санитарно-технические коммуникации, смонтированы и опробованы скрытые электротехнические сети.

Почему электрику в квартире принимают дважды

Первая приёмка электрики проходит по открытым трассам до штукатурки и закрывает геометрию и состав: марку и сечение кабеля, глубину и трассировку штроб (каналов, прорезанных в стене под кабель), число и расположение точек, целостность заземляющего проводника. Вторая приёмка проходит при сдаче квартиры и закрывает работоспособность: сборку щита, маркировку, срабатывание защиты, поведение групп под нагрузкой.

Разделение приёмки на две даты не формальность, а вопрос стоимости исправления. Ошибка, найденная в открытой штробе, исправляется за час работы штробореза. Та же ошибка, найденная после укладки плитки, требует демонтажа облицовки, повторной гидроизоляции и совпадения тона затирки.

Самый дорогой пропуск первой приёмки выглядит безобидно: кабель проложен по кратчайшему пути наискось через стену. Норматив по расположению трасс здесь ни при чём, важна практика эксплуатации. Через год хозяин вешает полку, сверлит стену там, где по всей логике проводки быть не должно, и попадает в диагональную трассу, которой нет ни на одном плане и ни на одной фотографии.

Что проверить в открытых трассах до закрытия штукатуркой

Проверка открытых трасс занимает около полутора часов на квартиру 50 м² и требует рулетки, фонаря, отвёртки-индикатора и телефона с камерой. Смысл проверки состоит в сверке фактического монтажа с планом электрики из технического задания, поэтому распечатанный план обязателен: сверять по памяти бессмысленно.

1. Пересчитать точки по помещениям: розетки, выводы под свет, выводы под технику, слаботочные точки. Расхождение с планом обсуждают на месте, а не при сдаче.
2. Сверить марку и сечение кабеля по маркировке на оболочке, которая напечатана вдоль всей длины, и сопоставить с тем, что записано в техническом задании и в смете.
3. Проверить целостность заземляющего проводника в каждой точке: третья жила должна доходить до каждой розеточной точки, а не заканчиваться в первой коробке группы.
4. Осмотреть распаечные коробки при открытых крышках, проверить способ соединения жил и наличие маркировки групп на каждом пучке.
5. Замерить высоты и привязки ключевых точек рулеткой: высота от чистого пола с учётом будущей стяжки и покрытия, расстояние от угла, расстояние от края проёма.

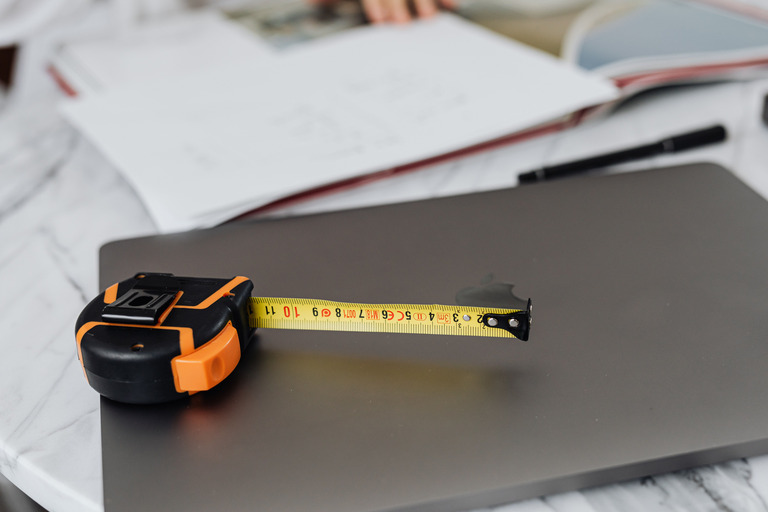

6. Снять каждую стену целиком с растянутой рулеткой в кадре и отдельно каждую коробку крупным планом с читаемой маркировкой.
7. Оформить акт освидетельствования скрытых работ по форме приложения Б к СП 71.13330.2017 и приложить к нему фотоархив с датами съёмки.

Пункт 4.6 СП 71.13330.2017 допускает выполнение работ, скрывающих результаты предшествующих строительно-монтажных работ, только после проверки правильности выполнения закрываемых элементов с составлением акта освидетельствования скрытых работ. Штукатурка стены с проложенным в ней кабелем является ровно таким случаем. Правила разводки, расчёт групп и высоты точек разобраны в материале про черновую электрику, а состав чертежей, по которым ведётся сверка, в материале про техническое задание на ремонт.

Как сверить щит с планом электрики при сдаче

Щит принимают при открытой дверце и снятой защитной панели, с планом электрики и списком групп в руках. Осмотр щита занимает 20-30 минут и состоит из сверки состава, проверки маркировки и контроля механики соединений.

• Число и номиналы аппаратов совпадают с проектным списком групп, включая вводной автомат и устройства защитного отключения.
• Маркировка нанесена на каждый аппарат и повторена в схеме внутри дверцы, причём подписи читаются без расшифровки: «кухня, розетки рабочей зоны», а не «гр. 7».
• Жилы заведены в клеммы по изоляцию, без выступающей голой меди над клеммой и без подгоревших следов на изоляции.
• Момент затяжки соответствует указанному производителем аппарата: значение печатается на корпусе или приводится в паспорте изделия, и при приёмке имеет смысл попросить электрика протянуть клеммы динамометрической отвёрткой в присутствии заказчика.
• Нулевые и защитные проводники разведены по отдельным шинам и промаркированы группами так же, как автоматы.
• Внутри щита нет посторонних предметов и остатков монтажа: обрезков изоляции, стружки от гофры, инструмента.

Схема групп внутри дверцы щита нужна не электрику, а следующему человеку, который откроет щит через пять лет. Отсутствие схемы превращает любую будущую работу в поиск методом отключения, а стоимость восстановления схемы электролабораторией сопоставима со стоимостью самой сборки щита.

Как проверить срабатывание защиты и поведение групп под нагрузкой

Пункт 6.4.3.10 ГОСТ Р 50571.16-2019 требует проверить эффективность средства проверки правильности срабатывания у каждого устройства дифференциального тока: в квартирном щите это тестовая кнопка на каждом аппарате, а не на одном из четырёх выборочно. Кнопку нажимают при поданном напряжении, фиксируют мгновенное отключение и возвращают аппарат во включённое положение.

Пункт 411.3.3 ГОСТ Р 50571.4.41-2022 требует дополнительной защиты устройством дифференциального тока до 30 мА для конечных цепей переменного тока со штепсельными розетками до 32 А, предназначенными для общего использования обычными лицами, а пункт 411.3.4 распространяет порог 30 мА на цепи светильников в жилых домах. Таблица 41.1 ГОСТ Р 50571.4.41-2022 задаёт максимальное время автоматического отключения 0,4 с для системы TN и 0,2 с для системы TT при напряжении 230 В относительно земли.

Нагрузочная проверка отвечает на другой вопрос: выдерживает ли группа то, ради чего её выделяли. Порядок проверки простой и делается силами заказчика.

1. Включить в каждую розетку группы бытовую нагрузку (чайник, тепловую пушку, обогреватель) и держать группу под нагрузкой 15-20 минут.
2. Проверить рукой нагрев корпусов автоматов через 20 минут работы: заметный нагрев одного аппарата на фоне холодных соседей означает слабый контакт в клемме.
3. Проверить розетки на удержание вилки: вилка должна входить с усилием и не выпадать под собственным весом кабеля.
4. Проверить работу выключателей во всех комнатах и совпадение клавиш с логикой, записанной в техническом задании.
5. Проверить отсутствие мерцания светодиодных источников при включении мощной нагрузки в соседней группе.

Пункты про нагрев и мерцание не заменяют инструментальных измерений, но выявляют самые частые дефекты сборки в первые же минуты. Тепловизор, если он есть в наборе заказчика, показывает греющуюся клемму за секунды; набор инструментов для контроля и его стоимость разобраны в материале про инструменты для контроля ремонта.

Какие протоколы просить у электрика и когда звать электролабораторию

Электролаборатория выполняет измерения, которые заказчик не сделает бытовым прибором, и оформляет их протоколами. Ключевое требование к любому протоколу приёмки: в нём должно стоять измеренное значение, предельное значение и ссылка на нормативный документ, по которому это предельное значение взято. Протокол с формулировкой «соответствует» без чисел ничего не подтверждает. Пункт 6.4.4.3 ГОСТ Р 50571.16-2019 требует, чтобы отчёт о приёмо-сдаточных испытаниях описывал осмотры, испытанные цепи и результаты и идентифицировал каждую цепь вместе с её защитным устройством.

Типовой состав протоколов электроизмерений при приёмке квартирной электрики и что в них читать

Протокол	Что измеряется	Что читать в протоколе заказчику
Протокол визуального осмотра электроустановки	Соответствие монтажа документации, маркировка, доступность аппаратов	Перечень выявленных замечаний и отметку об их устранении
Протокол измерения сопротивления изоляции	Сопротивление изоляции каждой линии и между жилами	Измеренное значение по каждой линии рядом с предельным и ссылку на норму, по которой предел взят
Протокол проверки цепи между заземлителями и заземляемыми элементами	Непрерывность защитного проводника до конечных точек	Перечень проверенных точек: важно, чтобы в списке были все помещения, а не одна розетка
Протокол проверки устройств защитного отключения	Ток и время срабатывания устройства	Фактические значения по каждому аппарату и вывод по каждому, а не общий по щиту
Однолинейная схема и список групп	Состав щита и назначение каждой группы	Совпадение с фактической маркировкой в щите на дату сдачи

Пункт 6.4.3.1 ГОСТ Р 50571.16-2019 перечисляет приёмо-сдаточные испытания в предпочтительной последовательности: непрерывность проводников, сопротивление изоляции, изоляция цепей сверхнизкого напряжения (БСНН, ЗСНН) и электрического разделения, сопротивление пола и стен, полярность, эффективность автоматического отключения питания, эффективность дополнительной защиты, чередование фаз, работоспособность оборудования, падение напряжения.

Минимальное сопротивление изоляции и испытательное напряжение по таблице 6.1 ГОСТ Р 50571.16-2019

Номинальное напряжение цепи	Испытательное напряжение постоянного тока, В	Сопротивление изоляции, МОм, не менее
БСНН и ЗСНН	250	0,5
До 500 В включительно, включая функциональное сверхнизкое напряжение (ФСНН)	500	1
Свыше 500 В	1000	1

Квартирная розеточная группа на 230 В попадает в среднюю строку таблицы 6.1: измерение ведут напряжением 500 В постоянного тока, а сопротивление изоляции при отсоединённых электроприёмниках считается удовлетворительным при значении не менее 1 МОм. Пункт 6.4.3.3 ГОСТ Р 50571.16-2019 разрешает понизить испытательное напряжение отдельной цепи до 250 В постоянного тока, если встроенные устройства защиты от импульсных перенапряжений отключить нецелесообразно, но требование 1 МОм сохраняет.

Электролаборатория нужна не в каждом ремонте. Замена розеток и перенос двух точек в пределах существующей проводки её не требуют. Полная замена проводки в квартире, работы во вводном кабеле, вмешательство в этажный щит или замена счётчика являются поводом заказать измерения до того, как квартира примет полную нагрузку. Аккредитация лаборатории проверяется по реестру, а не по логотипу в бланке, и запрашивать её область аккредитации разумно до заказа работ.

Смежный материал в журнале: Опрессовка водопровода: давление, время и пролив канализации.

Что записать в акт скрытых работ на электрику

Акт освидетельствования скрытых работ по форме приложения Б к СП 71.13330.2017 в квартирном ремонте заполняют сокращённо, но три поля в нём заполняются всегда: наименование скрытых работ, документация, по которой они выполнены, и применённые материалы со ссылкой на подтверждающие качество документы. Пустое поле материалов превращает акт в формальность.

Рабочий комплект по электрике, который остаётся у заказчика после первой приёмки:

• акт скрытых работ с перечислением помещений и трасс, закрываемых штукатуркой;
• план электрики с отметками фактических изменений, внесёнными от руки прямо на распечатке и заверенными подписями сторон;
• фотоархив стен с масштабной привязкой, разложенный по папкам с названиями помещений;
• фотографии распаечных коробок с читаемой маркировкой групп до закрытия крышками;
• копии маркировки кабеля крупным планом, подтверждающие марку и сечение;
• накладные на кабель и аппараты защиты, если материалы закупал подрядчик.

Комплект собирается один раз и хранится до конца гарантийного срока на работы, который устанавливается договором подряда. Сроки гарантии, порядок устранения недостатков и связь приёмки с оплатой разобраны в материале про договор подряда с бригадой, общая процедура осмотра и оформления дефектной ведомости в материале про порядок приёмки этапов, а точка, в которой электрика передаёт объект штукатурам, в материале про границу черновой и чистовой отделки.
