Приёмка плитки: простукивание, перепады между плитками и ширина швов

Дефекты облицовки видны заказчику без инструмента и потому обсуждаются эмоционально. Кривой шов замечает любой; перевести наблюдение в число, которое подрядчик обязан признать, получается не у всех.

СП 71.13330.2017 нормирует облицовку стен таблицей 7.6, а полы из штучных материалов таблицей 8.15, и требования в этих таблицах различаются по смыслу и по объёму контроля.

Какие допуски таблица 7.6 СП 71.13330.2017 задаёт внутренней облицовке

Таблица 7.6 СП 71.13330.2017 в редакции с Изменением № 1 задаёт для внутренней облицовки керамическими, стеклокерамическими и другими изделиями пять параметров, и самый жёсткий из них касается шва: отклонение ширины шва допускается не более 0,5 мм в обе стороны от проектного значения. Внутренняя облицовка нормируется строже наружной по четырём параметрам из пяти.

Допуски облицовки керамическими изделиями по таблице 7.6 СП 71.13330.2017

Контролируемый параметр	Внутренняя облицовка	Наружная облицовка
Отклонение от вертикали, мм на 1 м длины	1,5 мм, но не более 4 мм на этаж	2 мм, но не более 5 мм на этаж
Отклонение расположения швов от вертикали и горизонтали, мм на 1 м длины	1,5 мм	2 мм
Несовпадение профиля на стыках архитектурно-строительных деталей и швов, мм на 1 м	3 мм	4 мм
Неровности плоскости облицовки при контроле двухметровой рейкой	2 мм	3 мм
Отклонение ширины шва	0,5 мм в обе стороны	0,5 мм в обе стороны

Объём контроля таблица 7.6 задаёт измерительным методом, не менее пяти измерений на 50-70 м² поверхности или на отдельном участке меньшей площади, в местах, выявленных сплошным визуальным осмотром, с регистрацией в журнале работ; для части параметров таблица называет объём контроля на 70-100 м².

Проектная ширина шва в таблице 7.6 не назначается: свод правил нормирует отклонение от неё, а само значение берут из проекта и инструкции производителя плитки. Ширина шва поэтому записывается числом в техническом задании до закупки крестиков и систем выравнивания, иначе допуск в 0,5 мм не от чего отсчитывать. Технология укладки, выбор клея по классу и раскладка разобраны в материале про укладку плитки.

Как простукивать плитку и существует ли норма допустимых пустот

Простукивание выполняют костяшкой пальца или ручкой лёгкого молотка по каждой плитке в центре и у каждого угла. Над плотно посаженной плиткой звук короткий и глухой, над пустотой звонкий и гулкий. Границы зоны с изменившимся звуком отмечают малярным скотчем прямо по облицовке.

Нормативная сторона вопроса устроена не так, как ожидает большинство заказчиков. СП 71.13330.2017 не содержит допустимого процента незаполнения клеем под облицовкой стен. Пункт 7.4.6 задаёт требование иначе, через технологию: размер зубчатого шпателя выбирают исходя из размера облицовочного материала так, чтобы обеспечить беспустотное пространство между стеной и плиткой. Пункт 7.4.7 добавляет условие для крупных элементов: при использовании натурального камня или искусственного материала площадью более 900 см² перед установкой в проектное положение клеевой раствор наносят также на обратную сторону материала.

Для пола требование прямое и числовое. Таблица 8.15 СП 71.13330.2017 предписывает проверять сцепление покрытий из жёстких плиточных материалов с нижележащими элементами пола простукиванием всей поверхности в центре квадратов по условной сетке размерами не менее 50 на 50 см, и при этой проверке не должно быть изменения характера звучания, с оформлением акта приёмки.

Фраза «до 10% пустот допускается» в СП 71.13330.2017 отсутствует, и предъявлять её подрядчику как норму бесполезно. Работающая формулировка замечания опирается на пункт 7.4.6 и на таблицу 8.15: на полу зафиксировано изменение характера звучания в квадратах сетки с такими-то номерами, что означает отсутствие сплошного контакта плитки с основанием.

Пустота по кромке плитки обычно появляется при укладке на подсохший клей и ограничивается заменой отдельных элементов. Пустота в центре крупноформатной плитки чаще означает нарушение пункта 7.4.7 СП 71.13330.2017, то есть отсутствие клея на обратной стороне, и такая причина повторяется по всей зоне укладки.

Как измерить перепады между плитками и плоскость облицовки

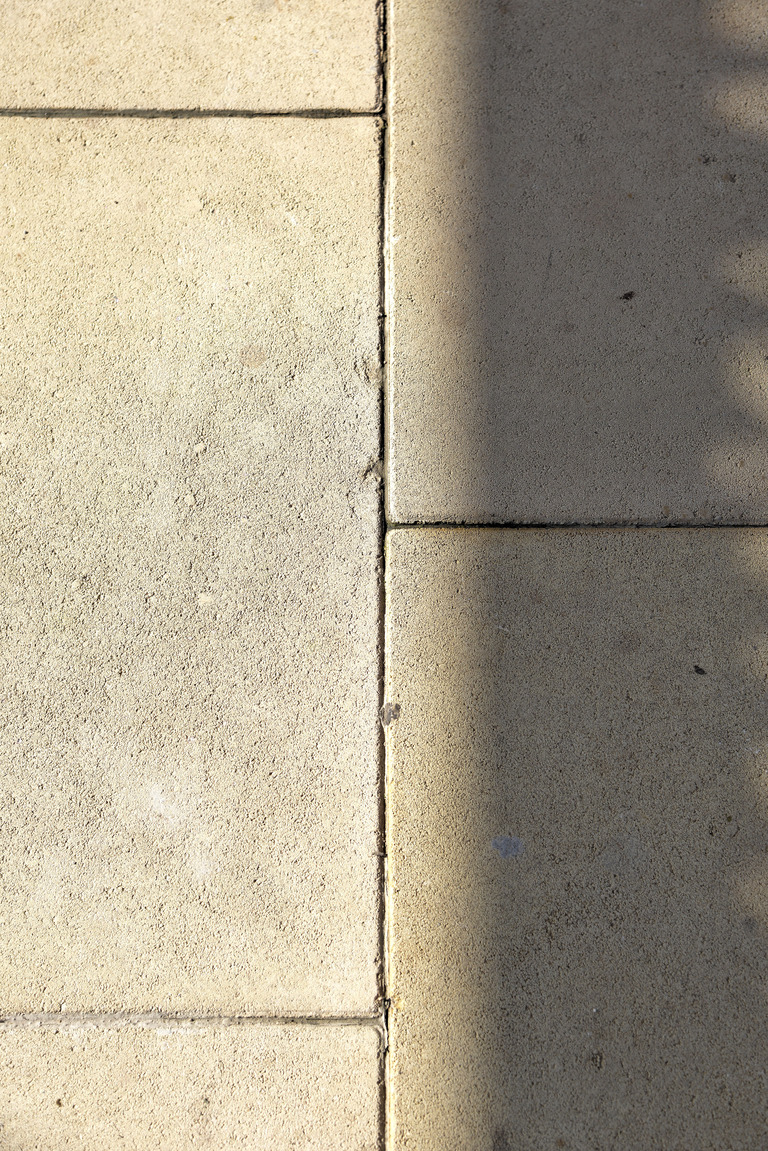

Перепад между соседними плитками (уступ) измеряют на полу пластиковой картой или щупом, приложенным поперёк шва, и фиксируют в миллиметрах с номером ряда. Таблица 8.15 СП 71.13330.2017 допускает уступы между смежными изделиями покрытий из керамических, каменных, цементно-песчаных, мозаично-бетонных и шлакоситалловых плит не более 1 мм, а уступы между покрытием и элементами окаймления пола не более 2 мм.

Объём контроля по таблице 8.15 заметно больше, чем у стен: не менее девяти измерений на каждые 50-70 м² поверхности покрытия или в одном помещении меньшей площади, с оформлением акта приёмки. Отдельная строка той же таблицы требует, чтобы зазоры и щели между плинтусами и покрытием пола или стенами не допускались.

1. Пройти всю площадь боковым светом: фонарь, положенный на пол лучом вдоль поверхности, выявляет уступы, невидимые при верхнем свете.
2. Приложить двухметровую рейку в двух направлениях на стене и записать просветы, сравнив их с пределом 2 мм по таблице 7.6.
3. Измерить уступы поперёк швов в местах, отмеченных на первом проходе, и записать каждый с координатой ряда.
4. Проверить вертикаль облицовки правилом с уровнем у каждого внутреннего угла, где накапливается ошибка обеих стен.
5. Проверить совпадение швов на стыках плоскостей, в том числе переход стены в пол, если раскладка предусматривала совпадение.
6. Сверить результаты с ведомостью отделки из технического задания, где записаны формат плитки, раскладка и ширина шва.

Ровность основания предопределяет результат: плитка повторяет геометрию стены и пола в пределах толщины клеевого слоя, а пункт 7.4.15 СП 71.13330.2017 ограничивает толщину клеевой прослойки значением, установленным производителем материала. Пункт 7.4.4 того же свода правил рекомендует устраивать облицовку по клеевой прослойке на основаниях с качеством поверхности категорий К2 и К3 по таблице 7.5. Требования к стяжке под крупноформатную плитку и порядок замера просветов разобраны в материале про приёмку стяжки пола.

Что проверять в швах и когда их затирают

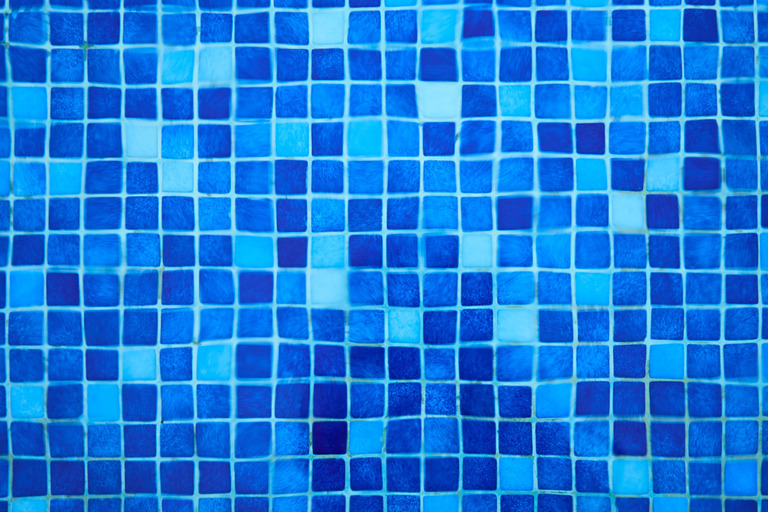

Швы проверяют на три вещи: ширину, прямолинейность и полноту заполнения затиркой. Пункт 7.4.13 СП 71.13330.2017 формулирует общее требование коротко: швы облицовки должны быть ровными, одинаковой ширины. Числовой предел даёт таблица 7.6: отклонение ширины шва не более 0,5 мм, отклонение расположения швов от вертикали и горизонтали не более 1,5 мм на 1 м длины.

Срок затирки задан тем же пунктом 7.4.13: швы должны быть заполнены специальными шовными материалами через сутки после твердения или полимеризации материалов клеевой прослойки, причём допускается сокращение технологической паузы, если это предусмотрено проектной документацией или требованием производителя материала клеевой прослойки. Перед началом работ по заполнению швов свод правил требует убедиться в совместимости состава затирки с материалом облицовки.

Дефекты затирки, которые видно при приёмке:

• Западание затирки ниже плоскости плитки больше чем на треть толщины плитки, что означает недостаточное количество материала и открывает кромку для сколов.
• Разнотон затирки в пределах одного помещения, возникающий при замесе разных партий с разным количеством воды.
• Пустые швы в углах и примыканиях, которые должны быть заполнены не затиркой, а эластичным герметиком по проектному решению.
• Затирка, затянутая на поверхность плитки: пункт 7.4.12 СП 71.13330.2017 требует очищать поверхности от наплывов раствора и мастики немедленно.
• Швы разной ширины в соседних рядах, что при формате 600 на 600 мм накапливается в смещение к концу стены.

Как проверить уклон к трапу проливом воды

Уклон в душевой зоне проверяют водой, а не уровнем: ведро, вылитое в дальний от трапа угол, показывает результат за несколько секунд. Вода должна уходить полностью, без луж на облицовке после слива основного объёма.

Таблица 8.15 СП 71.13330.2017 нормирует отклонения от заданного уклона покрытий: не более 0,2% соответствующего размера помещения, но не более 10 мм. Сам уклон к трапу свод правил не назначает, его задаёт проект, поэтому в техническом задании уклон записывают числом до начала работ.

Пролив проверяет не только уклон, но и работу узла целиком:

1. Вылить ведро воды в самую дальнюю от трапа точку зоны и засечь, за какое время уходит основной объём.
2. Осмотреть поверхность через две минуты и отметить скотчем места, где вода стоит.
3. Проверить примыкание трапа к облицовке на отсутствие подтёков вокруг рамки и на плотность прилегания решётки.
4. Проверить работу гидрозатвора запахом и звуком после слива, а сухой затвор дозаправить водой перед проверкой.
5. Повторить пролив после высыхания, снимая процесс на видео с привязкой к помещению.

Лужа площадью с ладонь в углу душевой зоны означает либо локальный обратный уклон, либо нарушение плоскости в пределах одной плитки. Первый случай требует переборки зоны, второй иногда решается заменой одной плитки на большем слое клея. Проверка гидроизоляции и труб, выполняемая до облицовки, разобрана в материале про опрессовку и приёмку сантехники, а разводка канализации и положение трапа в материале про черновую сантехнику.

Какие дефекты плитки устранимы точечно, а какие требуют перекладки зоны

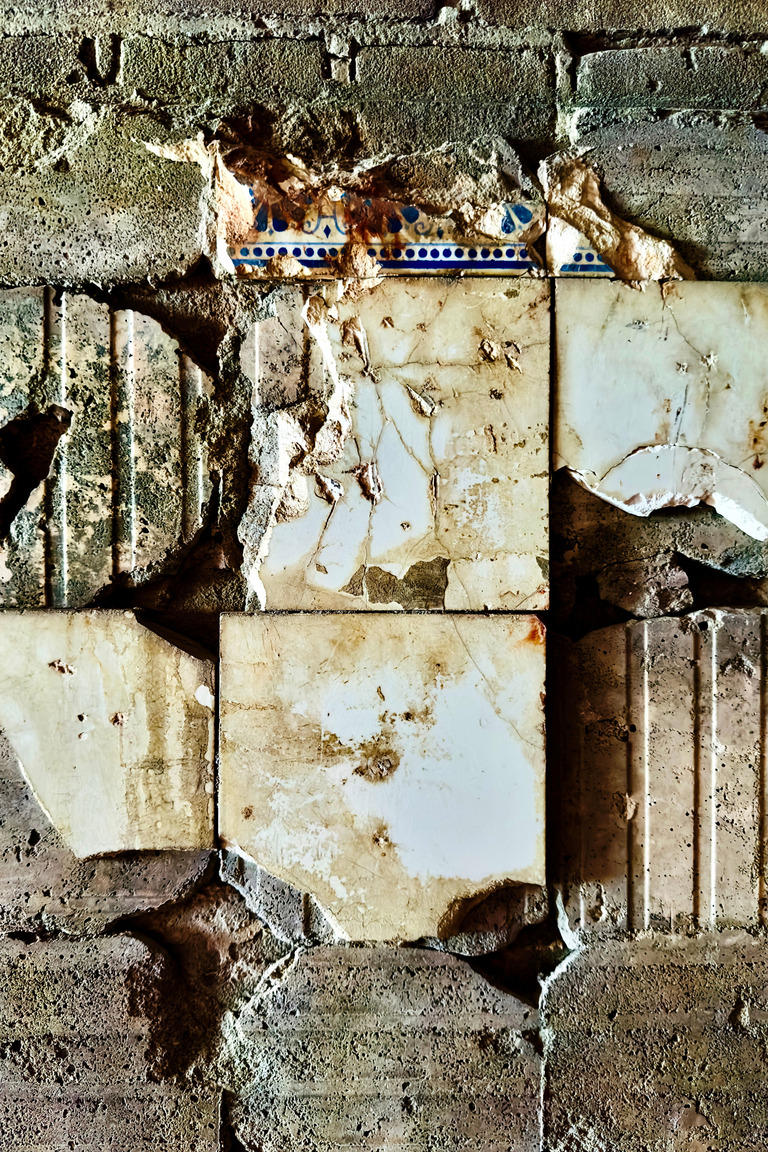

Способ устранения выбирают по одному признаку: затрагивает ли дефект соседние элементы. Замена плитки в середине поля возможна почти всегда, замена плитки в углу или у трапа тянет за собой соседние ряды и гидроизоляцию.

Дефекты облицовки и способ устранения при приёмке квартирного ремонта

Дефект	Как зафиксировать при приёмке	Типовой способ устранения
Одиночная плитка с изменившимся звуком при простукивании в середине поля	Отметка на схеме раскладки, номер ряда и столбца	Демонтаж одной плитки, зачистка основания, укладка заново с затиркой шва
Зона изменённого звучания по нескольким смежным квадратам сетки 50 на 50 см	Границы зоны, обведённые скотчем, с фотографией и размерами	Переборка всей зоны, поскольку причина лежит в подготовке основания
Уступ между смежными плитками более 1 мм на полу	Замер щупом поперёк шва с указанием ряда, ссылка на таблицу 8.15	Перекладка обеих плиток, иногда с корректировкой основания
Просвет под двухметровой рейкой на стене более 2 мм	Замер по таблице 7.6 с координатой точки и высотой	Переборка участка стены, потому что причина в плоскости основания
Лужа в душевой зоне после пролива	Видео пролива с привязкой к помещению и отметка границ лужи	Переборка зоны с проверкой гидроизоляции и уклона основания

Стоимость устранения растёт нелинейно: замена одной плитки занимает у бригады полдня с учётом схватывания клея, переборка зоны душевой занимает неделю с восстановлением гидроизоляции. Отсюда правило порядка: простукивать всю площадь имеет смысл до затирки швов, пока демонтаж одного элемента не разрушает соседние. Как отражать такие переделки в смете, разобрано в материале про допработы и рост сметы, а точка передачи облицовки дальше по цепочке отделки в материале про границу черновой и чистовой отделки.
